Tủ điện điều khiển

Tủ điện điều khiển là thiết bị quan trọng trong mọi hệ thống điện công nghiệp, giúp vận hành an toàn và ổn định. HHT JSC cung cấp tủ điện điều khiển chất lượng, thiết kế thông minh, dễ bảo trì và tương thích đa dạng thiết bị. Khách hàng được hỗ trợ tư vấn, báo giá chính xác và dịch vụ sau bán hàng chuyên nghiệp.

Tủ điện điều khiển là gì?

Tủ điện điều khiển là thiết bị điện công nghiệp dùng để giám sát, vận hành và bảo vệ các thiết bị điện, động cơ, máy móc theo chương trình hoặc yêu cầu vận hành tự động. Nó giúp tập trung các bộ phận đóng cắt, rơ-le, bộ điều khiển và thiết bị bảo vệ vào một khung tủ an toàn, đảm bảo hệ thống điện vận hành ổn định và tiết kiệm diện tích lắp đặt.

>>> Xem thêm: Vỏ tủ điện – Đa dạng kích thước, chất lượng cao, giá tốt nhất tại HHT JSC

Chức năng tủ điện điều khiển

Tủ điện điều khiển có vai trò quan trọng trong việc giám sát và vận hành hệ thống điện công nghiệp. Nó kiểm soát chất lượng dòng điện tới phụ tải, bảo vệ thiết bị khi xảy ra các sự cố như quá áp, mất pha, ngắn mạch hay quá tải.

• Điều khiển dây chuyền sản xuất: Tủ PLC giúp tự động hóa và giám sát hoạt động của máy móc, nâng cao hiệu suất vận hành.

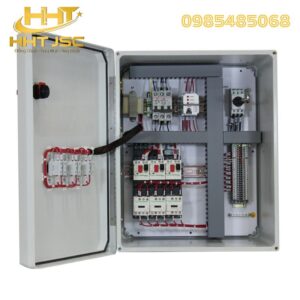

• Điều khiển động cơ: Tủ MCC đảm bảo các động cơ, máy bơm hoạt động ổn định, an toàn và giảm hao mòn.

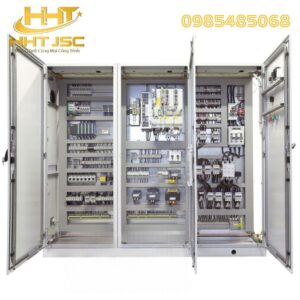

• Quản lý hệ thống chuyên dụng: Bao gồm tủ PCCC cho phòng cháy chữa cháy, tủ xử lý nước thải, tủ tụ bù cải thiện hệ số công suất cosφ.
• Bảo vệ phụ tải: Ngăn ngừa hư hỏng thiết bị, tiết kiệm năng lượng và kéo dài tuổi thọ cho hệ thống điện.

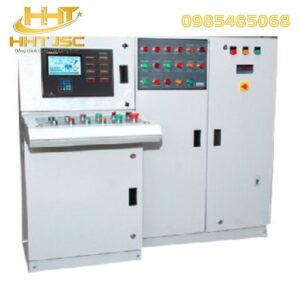

Thông tin kỹ thuật tủ điện điều khiển động cơ

Tủ điện điều khiển HHT JSC được thiết kế đạt tiêu chuẩn công nghiệp, đảm bảo an toàn, bền bỉ và dễ vận hành. Dưới đây là các thông số kỹ thuật trọng tâm giúp khách hàng nắm rõ trước khi lựa chọn:

Thông số	Chi tiết
Vật liệu vỏ tủ	Thép SPCC/CT3, sơn tĩnh điện chống gỉ
Độ dày vỏ	1.0mm – 1.5mm tùy loại
Kích thước (Cao x Rộng x Sâu)	Tuỳ theo yêu cầu khách hàng, phổ biến: 600x400x200 – 2000x1000x600 mm
Điện áp định mức	220V, 380V, 415V
Dòng điện định mức	10A – 3200A tùy loại tủ
Chống bụi, chống nước	IP20 – IP54 tùy môi trường lắp đặt
Thiết bị bên trong	MCCB, MCB, ACB, Contactor, Relay, PLC, Timer, Biến tần (Inverter – VFD)
Nhiệt độ vận hành	-5°C đến 45°C
Lắp đặt	Treo tường hoặc đứng sàn

>>> Xem thêm: Tủ điện trung thế HHT JSC – Cung cấp & lắp đặt, an toàn, hiệu quả

Cấu tạo tủ điện điều khiển

Tủ điện điều khiển được thiết kế với kết cấu khoa học, đảm bảo vận hành an toàn, hiệu quả và dễ bảo trì. Dưới đây là các bộ phận chính:

• Vỏ tủ: Làm từ thép SPCC/CT3, sơn tĩnh điện, chịu lực tốt, bảo vệ các thiết bị bên trong khỏi bụi, ẩm và va đập.
• Ngăn lắp thiết bị: Chia thành các khoang riêng biệt cho thiết bị đóng cắt (MCB, MCCB, ACB), bộ điều khiển PLC, biến tần, khởi động mềm và các thiết bị đo lường.
• Thanh bus và dây dẫn: Cung cấp nguồn điện ổn định tới từng thiết bị, bố trí gọn gàng giúp quản lý cáp dễ dàng và giảm rủi ro chập mạch.
• Hệ thống làm mát và thông gió: Bao gồm quạt hút, lỗ thoát gió hoặc lưới thông hơi, giúp duy trì nhiệt độ ổn định, bảo vệ thiết bị khỏi quá nhiệt.
• Khóa an toàn và cửa tủ: Giúp ngăn truy cập trái phép, đảm bảo an toàn cho người vận hành.
• Phụ kiện đi kèm: Bao gồm đế chân, bánh xe (nếu tủ di động), bảng điều khiển, nhãn mác và hệ thống tiếp địa.

Phân loại tủ điện điều khiển phổ biến

Tủ điện điều khiển được phân loại dựa trên mục đích sử dụng và chức năng, giúp khách hàng dễ dàng lựa chọn giải pháp phù hợp với hệ thống điện và dây chuyền sản xuất.

Phân loại theo mục đích sử dụng

Dựa vào mục đích vận hành, tủ điện điều khiển thường được chia thành:

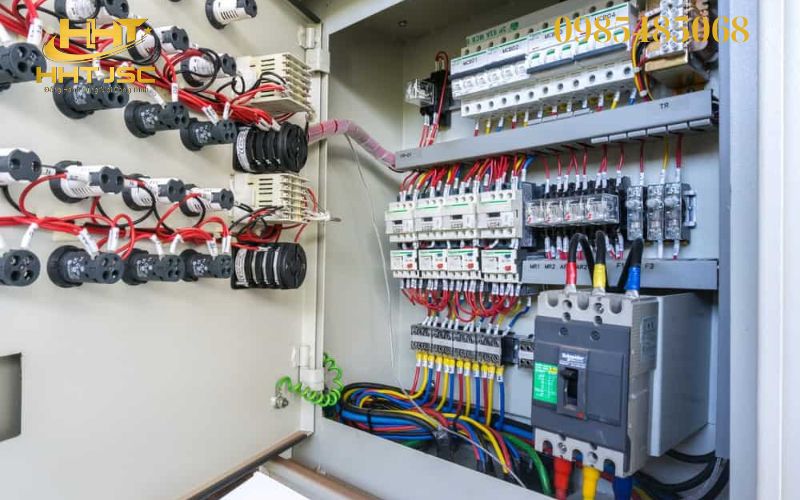

• Tủ điều khiển động cơ (MCC – Motor Control Center): Quản lý và bảo vệ động cơ, máy bơm, máy nén trong các dây chuyền công nghiệp.
• Tủ điều khiển PLC: Điều khiển tự động dây chuyền sản xuất, máy móc, hệ thống cơ cấu chấp hành.
• Tủ chiếu sáng: Kiểm soát hệ thống đèn công nghiệp, công cộng, văn phòng và khu đô thị.
• Tủ PCCC (phòng cháy chữa cháy): Cung cấp điện và vận hành hệ thống chữa cháy khi có sự cố.
• Tủ tụ bù: Điều chỉnh hệ số công suất, giảm hao phí điện năng và nâng cao hiệu quả vận hành.

Phân loại theo chức năng

Theo chức năng vận hành, tủ điện điều khiển bao gồm:

• Tủ phân phối chính (MDB – Main Distribution Board): Nhận điện từ nguồn tổng, phân phối tới các phụ tải, bảo vệ hệ thống nhờ MCCB, ACB, rơ-le bảo vệ.
• Tủ phân phối phụ (DB – Distribution Board): Cung cấp điện cho từng khu vực riêng lẻ, thiết kế nhỏ gọn, dễ vận hành.
• Tủ chuyển mạch tự động (ATS – Automatic Transfer Switch): Tự động chuyển đổi nguồn điện từ lưới sang máy phát dự phòng.
• Tủ hòa đồng bộ (Synchronizing Panel): Đồng bộ nhiều máy phát điện, tối ưu năng lượng, đảm bảo nguồn điện liên tục.
• Tủ RMU (Ring Main Unit): Sử dụng cho hệ thống trung thế, cách điện SF6, chống ẩm và bụi, đảm bảo an toàn.

Phân loại theo loại thiết bị điện điều khiển

Dựa trên thiết bị điện được lắp bên trong, tủ điện điều khiển có thể gồm:

• Tủ MCCB, MCB, ACB: Bảo vệ và đóng ngắt các mạch điện chính.
• Tủ Contactor, Relay, Timer: Điều khiển các thiết bị cơ cấu chấp hành.
• Tủ PLC, Biến tần (Inverter – VFD), Khởi động mềm (Soft Starter): Điều khiển tự động, giám sát hệ thống và tối ưu hoạt động động cơ.
• Tủ ATS, Synchronizing Panel: Đảm bảo nguồn điện liên tục và đồng bộ nhiều nguồn.

>>> Xem thêm: Báo giá tủ điện cứu hỏa – Đạt chuẩn PCCC

Lưu ý quan trọng khi vận hành tủ điện điều khiển

Để vận hành tủ điện điều khiển an toàn và hiệu quả, cần chú ý các điểm sau:

• Mỗi tủ điện phải có sơ đồ lắp đặt đầy đủ để dễ dàng theo dõi và bảo trì.
• Vỏ tủ, thiết bị điện và linh kiện phải đạt chuẩn, tương thích với nhau và hệ thống chung.
• Người vận hành cần hiểu rõ cấu tạo, nguyên lý hoạt động và biết xử lý kịp thời khi có sự cố.
• Trước khi mở tủ để kiểm tra hoặc bảo trì, luôn ngắt nguồn điện và đảm bảo an toàn.
• Tuân thủ những lưu ý này giúp bảo vệ thiết bị, nâng cao tuổi thọ tủ điện và đảm bảo an toàn cho nhân viên.

Báo giá tủ điện điều khiển mới nhất

STT	Loại tủ điện công nghiệp	Giá tham khảo (VNĐ)	Ghi chú
1	Tủ điện phân phối tổng (MSB)	30.000.000 – 500.000.000+	Giá thay đổi theo công suất và số nhánh
2	Tủ điện phân phối nhánh (DB)	5.000.000 – 50.000.000	Phụ thuộc số lượng nhánh và tải từng nhánh
3	Tủ điện điều khiển động cơ (MCC)	8.000.000 – 100.000.000+	Tùy số motor, công suất và phương pháp khởi động
4	Tủ điện chuyển nguồn tự động (ATS)	15.000.000 – 150.000.000+	Giá khác nhau theo loại thiết bị và công suất
5	Tủ điện tụ bù công suất (Capacitor Cabinet)	10.000.000 – 100.000.000+	Dựa trên tổng công suất và loại tụ bù
6	Tủ điện điều khiển PLC / tự động hóa	20.000.000 – 200.000.000	Phụ thuộc số lượng I/O, PLC, HMI và độ phức tạp lập trình
7	Tủ điện chiếu sáng	3.000.000 – 20.000.000	Tùy số nhánh và chức năng hẹn giờ
8	Tủ điện bơm PCCC	15.000.000 – 80.000.000+	Đảm bảo tiêu chuẩn an toàn phòng cháy

Mức giá trên chỉ mang tính tham khảo. Để được tư vấn chi tiết và nhận báo giá chính xác, vui lòng liên hệ HHT JSC qua hotline: 0985 485 068.

>>> Xem thêm: Tủ điện hạ thế HHT JSC | Cung cấp & lắp đặt trọn gói uy tín

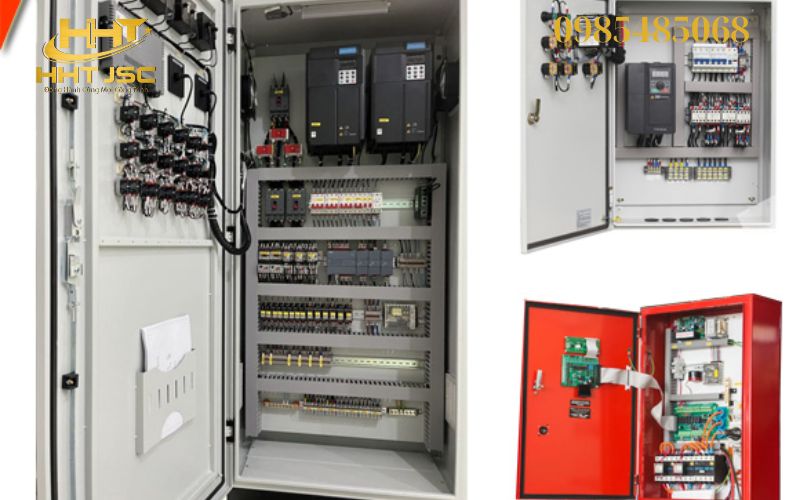

HHT JSC – Địa chỉ phân phối tủ điều khiển hàng chính hãng

HHT JSC là đơn vị hàng đầu tại Hà Nội chuyên cung cấp tủ điện điều khiển và tủ điện công nghiệp đạt chuẩn chất lượng, được nhiều doanh nghiệp tin tưởng lựa chọn. Các sản phẩm tại HHT JSC không chỉ đảm bảo độ bền, tính an toàn mà còn được tối ưu theo yêu cầu từng công trình.

• Sản phẩm được kiểm định kỹ thuật, đảm bảo khả năng vận hành ổn định và tuổi thọ cao trong môi trường công nghiệp.
• Giải pháp cung cấp đồng bộ từ vỏ tủ, thiết bị đóng cắt đến phụ kiện đi kèm, giúp khách hàng dễ dàng lắp đặt và vận hành.
• Đội ngũ kỹ sư có chuyên môn sâu, hỗ trợ thiết kế, tư vấn và bảo trì tủ điện trong suốt quá trình sử dụng.
• Chế độ bảo hành rõ ràng, hỗ trợ bảo trì định kỳ giúp hệ thống hoạt động bền bỉ, tiết kiệm chi phí cho doanh nghiệp.

Tủ điện điều khiển là thiết bị quan trọng giúp hệ thống vận hành ổn định và an toàn. HHT JSC cung cấp tủ điều khiển chính hãng, thiết kế theo yêu cầu và bảo hành rõ ràng, lựa chọn tin cậy cho mọi công trình.
